Το PLC (Programmable Logic Controller, προγραμματιζόμενος λογικός ελεγκτής) είναι ένας βιομηχανικός υπολογιστής που διαβάζει αισθητήρες και διακόπτες, εκτελεί ένα πρόγραμμα και ενεργοποιεί κινητήρες, βαλβίδες και ρελέ, ώστε μια μηχανή ή μια εγκατάσταση να δουλεύει αυτόματα. Είναι ο εγκέφαλος σχεδόν κάθε σύγχρονου συστήματος αυτοματισμού, από μια γραμμή συσκευασίας μέχρι ένα αντλιοστάσιο σε χωράφι. Παρακάτω εξηγούμε τι κάνει, πώς προγραμματίζεται, πού ταιριάζει και πότε αξίζει να αντικαταστήσετε τον παλιό αυτοματισμό με ρελέ.
- Το PLC διαβάζει εισόδους, τρέχει το πρόγραμμα και γράφει εξόδους σε έναν συνεχή κύκλο σάρωσης, χιλιάδες φορές το λεπτό.
- Προγραμματίζεται σε ladder, function blocks ή structured text. Η λογική αλλάζει με λογισμικό, όχι με νέα καλωδίωση.
- Χρησιμοποιείται σε γραμμές παραγωγής, αντλιοστάσια, HVAC, κτίρια και αγροτικές εγκαταστάσεις.
- Σε σχέση με τον κλασικό αυτοματισμό με ρελέ προσφέρει ευελιξία, διαγνωστικά, καταγραφή και μικρότερο πίνακα.
- Ένα έργο PLC περνά από μελέτη, κατασκευή πίνακα, προγραμματισμό, δοκιμές και συντήρηση, με πλήρη τεκμηρίωση.
Τι είναι το PLC με απλά λόγια
Το PLC είναι μια ανθεκτική ηλεκτρονική συσκευή που μπαίνει σε ράγα πίνακα και αποφασίζει τι θα ανάψει και τι θα σβήσει, με βάση αυτά που «βλέπει» από τους αισθητήρες. Αντικαθιστά τη λογική που παλιότερα έφτιαχνε ο ηλεκτρολόγος με δεκάδες ρελέ, χρονικά και καλώδια.
Σχεδιάστηκε για εργοστάσιο: αντέχει σκόνη, δονήσεις, θερμοκρασίες και ηλεκτρικό θόρυβο που θα «κρεμούσαν» έναν κοινό υπολογιστή. Δεν έχει οθόνη ούτε πληκτρολόγιο. Ξεκινά μόλις πάρει τάση και εκτελεί το πρόγραμμά του για χρόνια χωρίς παρέμβαση. Για τον ιδιοκτήτη μιας επιχείρησης το ουσιαστικό είναι αυτό: το PLC κάνει τη μηχανή ή την εγκατάσταση να δουλεύει σωστά, με τον ίδιο τρόπο, κάθε φορά.
Πώς λειτουργεί: είσοδοι, έξοδοι, CPU και κύκλος σάρωσης
Το PLC λειτουργεί σε έναν συνεχή κύκλο: διαβάζει όλες τις εισόδους, εκτελεί το πρόγραμμα από την αρχή μέχρι το τέλος και ενημερώνει όλες τις εξόδους. Αυτός ο κύκλος σάρωσης επαναλαμβάνεται σε χιλιοστά του δευτερολέπτου.
- Είσοδοι (inputs): ψηφιακές, όπως μπουτόν, τερματικοί διακόπτες, φλοτέρ, φωτοκύτταρα, και αναλογικές, όπως αισθητήρες πίεσης, θερμοκρασίας ή στάθμης που στέλνουν μεταβαλλόμενο σήμα.
- CPU: ο επεξεργαστής που κρατά το πρόγραμμα και τη μνήμη και παίρνει τις αποφάσεις.
- Έξοδοι (outputs): ρελέ ή τρανζίστορ που οδηγούν κινητήρες μέσω ρελέ ισχύος ή inverter, ηλεκτροβάνες, ενδεικτικές λυχνίες, σειρήνες.
- Επικοινωνία: θύρες για οθόνη HMI, inverter, άλλα PLC ή απομακρυσμένη πρόσβαση μέσω δικτύου.
- Τροφοδοτικό: συνήθως 24V DC, ξεχωριστό από τα κυκλώματα ισχύος 230V/400V.

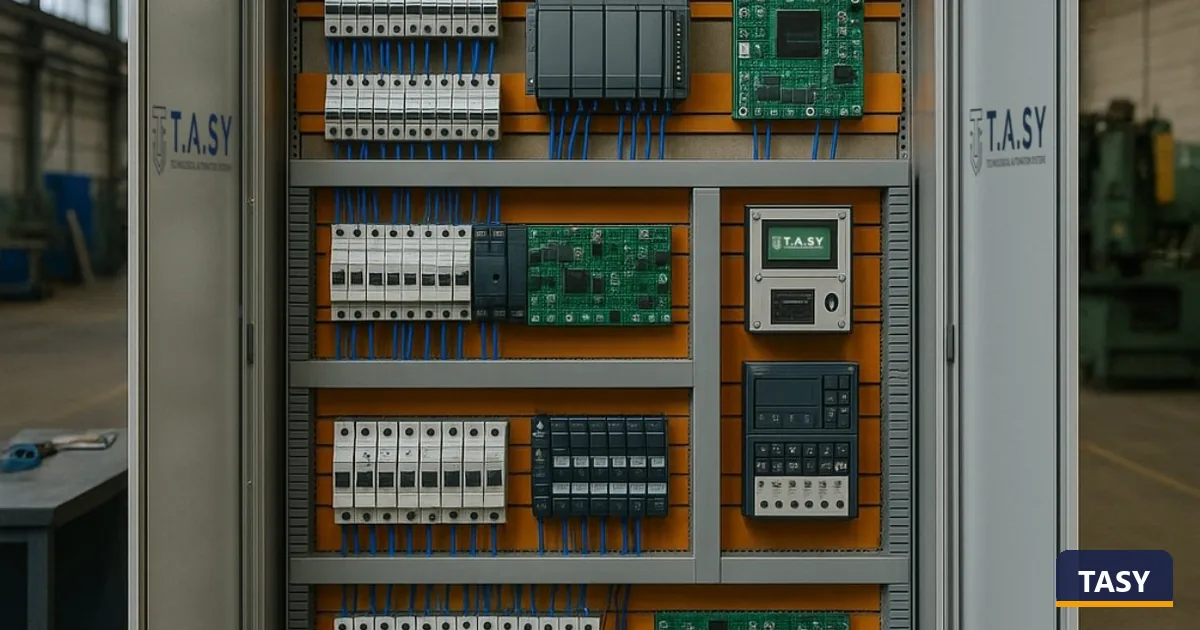

Η συνδεσμολογία PLC στον πίνακα είναι απλή στη λογική της: κάθε αισθητήρας πάει σε μια είσοδο, κάθε φορτίο σε μια έξοδο μέσω ενδιάμεσου ρελέ ή inverter, και όλα σημαίνονται με αρίθμηση που αντιστοιχεί στο ηλεκτρολογικό σχέδιο. Έτσι, όποιος τεχνικός ανοίξει τον πίνακα μετά από χρόνια καταλαβαίνει αμέσως τι είναι τι.
Προγραμματισμός PLC: ladder, function blocks και structured text
Ο προγραμματισμός PLC γίνεται με πρότυπες γλώσσες του IEC 61131-3, και η πιο διαδεδομένη στη βιομηχανία παραμένει το ladder, που μοιάζει με ηλεκτρολογικό σχέδιο ρελέ. Δεν χρειάζεται να γράψετε κώδικα για να καταλάβετε τι κάνει το σύστημά σας, αλλά βοηθά να ξέρετε τι σημαίνουν οι όροι όταν μιλάτε με τον μηχανικό αυτοματισμού.
- Ladder (LD): «σκάλες» με επαφές και πηνία, όπως ένα κλασικό σχέδιο ρελέ. Ένας ηλεκτρολόγος το διαβάζει σχεδόν αμέσως. Ιδανικό για λογική on/off, μανδαλώσεις και ασφάλειες.
- Function Block Diagram (FBD): έτοιμα «κουτάκια» που συνδέονται μεταξύ τους, όπως χρονικά, μετρητές, ρυθμιστές PID. Βολικό για έλεγχο θερμοκρασίας, πίεσης, στάθμης.
- Structured Text (ST): κείμενο που μοιάζει με γλώσσα προγραμματισμού. Χρησιμοποιείται για υπολογισμούς, συνταγές παραγωγής και πιο σύνθετη λογική.
Ένα παράδειγμα προγραμματισμού PLC από την πράξη: σε ένα αντλιοστάσιο, το πρόγραμμα ξεκινά την αντλία όταν η στάθμη της δεξαμενής πέσει κάτω από το κάτω φλοτέρ, τη σταματά στο πάνω φλοτέρ, την κλειδώνει αν ο αισθητήρας της γεώτρησης δείξει ξηρή λειτουργία και εναλλάσσει δύο αντλίες ώστε να φθείρονται ίσα. Το ίδιο σε ρελέ θέλει αρκετά εξαρτήματα και καμία δυνατότητα αλλαγής χωρίς ξανακαλωδίωμα.
Πού χρησιμοποιούνται οι αυτοματισμοί PLC
Οι αυτοματισμοί PLC βρίσκονται παντού όπου μια διεργασία πρέπει να επαναλαμβάνεται αξιόπιστα χωρίς συνεχή ανθρώπινη επίβλεψη. Στη Θεσσαλονίκη και τη Βόρεια Ελλάδα οι πιο συνηθισμένες εφαρμογές που συναντάμε είναι οι εξής:
- Γραμμές παραγωγής: μεταφορικές ταινίες, μηχανές συσκευασίας, ζύγιση, ποιοτικός έλεγχος, συγχρονισμός σταθμών σε εργοστάσια τροφίμων, ποτών, μεταλλουργίας και ανακύκλωσης.
- Αντλιοστάσια και δεξαμενές: έλεγχος στάθμης, πίεσης και ροής, εναλλαγή αντλιών, inverter για ομαλή εκκίνηση, προστασία ξηράς λειτουργίας.
- HVAC και κτίρια: κεντρικές κλιματιστικές μονάδες, chillers, ζώνες θέρμανσης, εξαερισμός με βάση πληρότητα, φωτισμός με χρονοπρόγραμμα, ως τμήμα ενός BMS σε ξενοδοχεία και εμπορικά κτίρια.
- Αγροτικές εγκαταστάσεις: άρδευση με αισθητήρες υγρασίας, θερμοκήπια με έλεγχο θερμοκρασίας και σκίασης, στάβλοι, ψυκτικοί θάλαμοι. Αναλυτικά στον οδηγό αγροτικού αυτοματισμού.
- Βοηθητικά μηχανήματα: συμπιεστές, ανεμιστήρες, ανυψωτικά, λεβητοστάσια, με ρύθμιση στροφών μέσω inverter.
- Ενέργεια: διαχείριση φορτίων και κατεύθυνση της παραγωγής φωτοβολταϊκών σε αντλίες, θέρμανση ή ψύξη τις ώρες που υπάρχει ήλιος.
Πλεονεκτήματα PLC έναντι κλασικού αυτοματισμού με ρελέ
Το βασικό πλεονέκτημα του PLC απέναντι στον αυτοματισμό με ρελέ είναι ότι η λογική ζει στο λογισμικό: αλλάζει σε λίγα λεπτά, χωρίς νέα καλώδια και χωρίς να ξηλωθεί ο πίνακας. Τα υπόλοιπα πλεονεκτήματα προκύπτουν από αυτό.
- Ευελιξία: νέα λειτουργία, νέος αισθητήρας ή αλλαγή σειράς εργασιών γίνεται με προγραμματισμό, όχι με ξανακαλωδίωμα.
- Διαγνωστικά: το PLC ξέρει ποια είσοδος «κόλλησε» και μπορεί να το δείξει σε οθόνη ή να στείλει ειδοποίηση. Με τα ρελέ ψάχνετε με το πολύμετρο.
- Καταγραφή: ώρες λειτουργίας, μετρητές κύκλων, ιστορικό συναγερμών, καταναλώσεις. Πολύτιμα για προληπτική συντήρηση.
- Λιγότερα εξαρτήματα: μικρότερος πίνακας, λιγότερες μηχανικές επαφές που φθείρονται, λιγότερα σημεία βλάβης.
- Αναλογικός έλεγχος: ρύθμιση θερμοκρασίας, πίεσης ή στροφών με ακρίβεια, κάτι που τα ρελέ απλώς δεν κάνουν.
- Σύνδεση με τον έξω κόσμο: οθόνη HMI, τηλεπαρακολούθηση, εφαρμογή κινητού.
Τα ρελέ δεν είναι «λάθος». Για δύο τρεις απλές λειτουργίες, όπως μια αντλία με ένα φλοτέρ, ένας μικρός πίνακας με ρελέ και θερμικό είναι εντάξει. Το PLC αξίζει από τη στιγμή που η λογική περιπλέκεται, αλλάζει συχνά ή θέλετε να βλέπετε τι συμβαίνει από μακριά.
PLC, HMI και SCADA: ποιος κάνει τι
Το PLC ελέγχει, το HMI δείχνει και χειρίζεται τοπικά, το SCADA εποπτεύει πολλά σημεία από απόσταση. Τα τρία δουλεύουν μαζί, αλλά δεν χρειάζονται πάντα όλα.
Το HMI είναι η οθόνη αφής πάνω στον πίνακα, από όπου ο χειριστής βλέπει καταστάσεις, αλλάζει ρυθμίσεις και διαβάζει συναγερμούς. Το SCADA είναι το κεντρικό σύστημα που μαζεύει δεδομένα από ένα ή περισσότερα PLC, κρατά ιστορικό, βγάζει γραφήματα και επιτρέπει πρόσβαση από υπολογιστή ή κινητό. Τι ακριβώς βλέπετε στην οθόνη, πώς έρχονται οι ειδοποιήσεις βλαβών και πότε το χρειάζεται μια μικρή επιχείρηση, το εξηγούμε αναλυτικά στο άρθρο για SCADA και HMI και την τηλεπαρακολούθηση.
Πώς τρέχει ένα έργο PLC από την αρχή μέχρι την παράδοση
Ένα σωστό έργο αυτοματισμού περνά από πέντε στάδια, και το κόστος του εξαρτάται κυρίως από τον αριθμό των σημείων ελέγχου, την ισχύ των κινητήρων, το αν χρειάζονται inverter και το επίπεδο εποπτείας που θέλετε.
- Μελέτη: αυτοψία, καταγραφή της υπάρχουσας εγκατάστασης και των ηλεκτρικών μεγεθών, περιγραφή λειτουργίας σε απλή γλώσσα, λίστα εισόδων και εξόδων. Εδώ ξεκαθαρίζει τι θέλει πραγματικά η επιχείρηση.
- Πίνακας: κατασκευή πίνακα αυτοματισμού με PLC, τροφοδοτικό, ρελέ, προστασίες, inverter, αντιυπερτασικά και σωστή σήμανση, σύμφωνα με ΕΛΟΤ HD 384.
- Προγραμματισμός: γράφεται η λογική, οι μανδαλώσεις ασφαλείας, οι συναγερμοί και οι οθόνες HMI αν υπάρχουν.
- Δοκιμές: έλεγχος κάθε εισόδου και εξόδου στον πάγκο και μετά στον χώρο, προσομοίωση βλαβών, θέση σε λειτουργία με τον χειριστή παρόντα και εκπαίδευση προσωπικού.
- Συντήρηση: αντίγραφο ασφαλείας του προγράμματος, φάκελος με σχέδια as-built, περιοδικός έλεγχος πίνακα, θερμογράφηση και τεχνική υποστήριξη σε βλάβες.
Ζητήστε πάντα να σας παραδοθεί το πρόγραμμα και τα σχέδια. Είναι περιουσία της επιχείρησης, όχι του εγκαταστάτη, και είναι αυτό που θα σας σώσει αν χρειαστεί αλλαγή ή βλάβη σε δέκα χρόνια.
Πότε αξίζει να αναβαθμίσετε έναν παλιό αυτοματισμό
Η αναβάθμιση σε PLC αξίζει όταν ο παλιός πίνακας σας κοστίζει σε σταματήματα, σε ρεύμα ή σε αδυναμία να αλλάξετε κάτι. Τα σημάδια είναι συνήθως καθαρά:
- Βλάβες που κανείς δεν βρίσκει γρήγορα, γιατί δεν υπάρχουν σχέδια ή ο τεχνικός που τον έφτιαξε δεν είναι πια διαθέσιμος.
- Ρελέ και χρονικά που αντικαθίστανται συνεχώς, ή ανταλλακτικά που δεν βρίσκονται.
- Κινητήρες που ξεκινούν απότομα και δουλεύουν σε πλήρεις στροφές ενώ το φορτίο θέλει λιγότερο. Ένα inverter με PLC εδώ φέρνει άμεση εξοικονόμηση ενέργειας στην επιχείρηση.
- Ανάγκη για τηλεπαρακολούθηση, ειδοποιήσεις βλαβών ή καταγραφή παραγωγής που ο παλιός πίνακας δεν δίνει.
- Επέκταση παραγωγής ή νέα μηχανή που πρέπει να συγχρονιστεί με τις υπάρχουσες.
- Παλιός πίνακας χωρίς αντιυπερτασική προστασία, με ίχνη υπερθέρμανσης στη θερμοκάμερα ή χωρίς σωστή γείωση και αντικεραυνική προστασία.
Η αναβάθμιση δεν σημαίνει πάντα ολική αντικατάσταση. Συχνά κρατάμε το τμήμα ισχύος του πίνακα και αντικαθιστούμε μόνο το τμήμα ελέγχου, με προγραμματισμένη διακοπή ώστε η παραγωγή να μη χάσει βάρδια.
Η TASY στη Θεσσαλονίκη για αυτοματισμούς PLC
Η TASY σχεδιάζει, κατασκευάζει και προγραμματίζει πίνακες αυτοματισμού PLC με έδρα τη Θεσσαλονίκη, για βιομηχανίες, αντλιοστάσια, κτίρια και αγροτικές εκμεταλλεύσεις σε όλη τη Βόρεια Ελλάδα. Αναλαμβάνουμε το έργο ολόκληρο: μελέτη, κατασκευή πίνακα, προγραμματισμό σε ladder, FBD και structured text, οθόνες HMI, inverter, τηλεμετρία, θέση σε λειτουργία και συντήρηση. Κάθε εγκατάσταση παραδίδεται με σχέδια, πρωτόκολλα μετρήσεων και αντίγραφο του προγράμματος.
Για βιομηχανικές εγκαταστάσεις συνδυάζουμε τον αυτοματισμό με ηλεκτρολογικούς πίνακες ισχύος, καταγραφή ηλεκτρικών μεγεθών και αντικεραυνική προστασία, ώστε ο εξοπλισμός να είναι και αποδοτικός και προστατευμένος. Αν έχετε παλιό πίνακα με ρελέ ή σκέφτεστε νέα γραμμή, επικοινωνήστε μαζί μας για δωρεάν εκτίμηση και προσφορά.
Συχνές Ερωτήσεις
PLC: τι είναι με μία πρόταση;
Το PLC είναι ένας βιομηχανικός ελεγκτής που διαβάζει αισθητήρες και διακόπτες, εκτελεί ένα αποθηκευμένο πρόγραμμα και ενεργοποιεί κινητήρες, βαλβίδες και ρελέ, ώστε μια μηχανή ή εγκατάσταση να λειτουργεί αυτόματα. Αντικαθιστά τη λογική με ρελέ και χρονικά, αντέχει σε βιομηχανικό περιβάλλον και μπορεί να συνδεθεί με οθόνη HMI ή σύστημα τηλεπαρακολούθησης.
PLC για αρχάριους: τι χρειάζεται να ξέρει ο ιδιοκτήτης μιας επιχείρησης;
Αρκεί να καταλαβαίνετε τρία πράγματα: τι μετρά το σύστημα (είσοδοι), τι ελέγχει (έξοδοι) και ποια είναι η επιθυμητή λειτουργία σε απλή γλώσσα. Αυτή η περιγραφή είναι η βάση της μελέτης. Τον προγραμματισμό, τις μανδαλώσεις ασφαλείας και τη συνδεσμολογία τα αναλαμβάνει ο μηχανικός αυτοματισμού, εσείς πρέπει να ζητήσετε σχέδια, εκπαίδευση και αντίγραφο του προγράμματος.
Πώς επιλέγω εταιρεία για PLC και αυτοματισμούς;
Ζητήστε να δείτε πίνακες που έχει κατασκευάσει, ρωτήστε αν κάνει η ίδια τη μελέτη, τον πίνακα και τον προγραμματισμό ή τα αναθέτει, και αν παραδίδει σχέδια as-built και το πρόγραμμα. Σημαντικό είναι επίσης να καλύπτει και το ηλεκτρολογικό μέρος, ώστε ισχύς, αυτοματισμός και προστασίες να είναι ευθύνη ενός συνεργείου, με υποστήριξη σε βλάβες μετά την παράδοση.
Από τι εξαρτώνται οι τιμές σε ένα έργο PLC;
Οι τιμές εξαρτώνται από τον αριθμό εισόδων και εξόδων, την ισχύ και τον αριθμό των κινητήρων, το αν χρειάζονται inverter, οθόνη HMI ή τηλεπαρακολούθηση, την πολυπλοκότητα της λογικής και το πόσο από τον υπάρχοντα πίνακα μπορεί να διατηρηθεί. Ο προγραμματισμός και οι δοκιμές είναι σημαντικό μέρος του κόστους, όχι μόνο τα υλικά. Μια αυτοψία δίνει ακριβή εικόνα.
Ποια είναι τα πλεονεκτήματα του PLC σε σχέση με τα ρελέ;
Η λογική αλλάζει με προγραμματισμό αντί για ξανακαλωδίωμα, ο πίνακας είναι μικρότερος με λιγότερες φθειρόμενες επαφές, το σύστημα κάνει διαγνωστικά και καταγραφή, ελέγχει αναλογικά μεγέθη όπως θερμοκρασία και πίεση, και συνδέεται με οθόνη HMI, inverter και τηλεπαρακολούθηση. Για πολύ απλές λειτουργίες τα ρελέ παραμένουν επαρκή.
Πώς γίνεται η συνδεσμολογία PLC στον πίνακα;
Κάθε αισθητήρας ή διακόπτης συνδέεται σε μια αριθμημένη είσοδο και κάθε φορτίο σε μια έξοδο, συνήθως μέσω ενδιάμεσου ρελέ ή inverter ώστε το PLC να μην οδηγεί απευθείας ρεύματα ισχύος. Το PLC τροφοδοτείται με 24V DC από ξεχωριστό τροφοδοτικό, τα κυκλώματα 230V/400V μένουν χωριστά, και όλα σημαίνονται σύμφωνα με το ηλεκτρολογικό σχέδιο.
Πού βρίσκω ασκήσεις PLC ladder και παραδείγματα προγραμματισμού PLC;
Για σπουδαστές ΕΠΑΛ και τεχνικών σχολών, οι κατασκευαστές PLC διαθέτουν δωρεάν λογισμικό προσομοίωσης και εγχειρίδια με παραδείγματα, ενώ τα σχολικά βιβλία αυτοματισμού καλύπτουν ladder με ασκήσεις μανδάλωσης, χρονικών και μετρητών. Το άρθρο αυτό απευθύνεται σε επιχειρήσεις, όμως τα παραδείγματα αντλιοστασίου και γραμμής παραγωγής παραπάνω είναι κλασικές ασκήσεις που θα συναντήσετε.
